在表面貼裝技術（SMT）中，焊點是連接電子元件和印制電路板（PCB）的重要介質，而焊接失效則是電子元件經常遇到的故障之一。因此，保證電子元件可靠地焊接是非常關鍵的。其中，元器件引腳的共面性是影響焊接可靠性的重要因素之一。

當器件的所有引腳端點在同一平面上時，稱之為元器件引腳共面性。然而，在元器件制造過程中，延伸腳的成形應力以及保存運輸中遭受的外力等因素的影響，通常會導致延伸腳的焊接位置不共面。這種不同的高度差異需要通過焊錫填充來彌補，以形成可靠的焊點。

如果器件的焊接部位不在一個平面上，就會出現引腳虛焊、缺焊等焊接故障。為了確保焊點的可靠性，需要測試元器件引腳的平面性。目前主要有兩種測試方法：固定測量法和回歸面測試法。

固定面測量法：

固定面指的是由距離器件封裝本身底部垂直距離最遠的三個焊接點構成的平面。元件重心在垂直方向上的投影必須位于這三個焊點形成的三角形內。通常采用固定面測量方法來評估元器件焊接端子的共面性。對于BGA元器件來說，最高的三個焊球?qū)⒃骷旧頁纹鸩⑿纬晒潭妫˙GA本體重心在垂直方向上的投影位于這三個焊球形成的三角形內）。其他焊球距離該面的距離即為共面偏差值。

回歸面測試法：

回歸面指的是一個平面，它與距離元器件本體底部垂直距離最遠的焊接頂點以及所有焊點的頂點構成的最優平面平行。這個最優平面是用最小平方法確定的。

元器件引腳不共面如何避免？

1.在運輸和搬運延伸腳元器件時，應預防擠壓包裝、跌落和撞擊等情況的發生。

2.重新表述：在重新利用生產線拋料之前，必須進行100%的檢查，如有必要，必須進行全面的整修后才可再次使用。

3.設備開啟全球識別功能，它能夠準確地檢測到球的大小和缺失情況，確保產品的高質量。如果發現有任何問題，設備將自動攔截并報警，保證生產流程的順利進行。

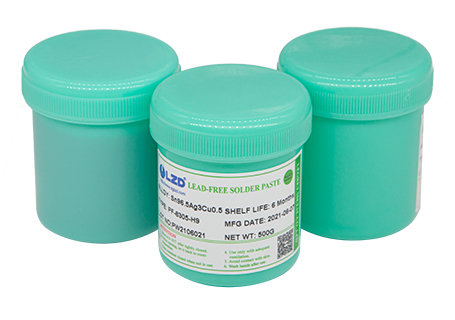

4.采用間距更小的超微錫膏可以在一定程度上改善元器件引腳未共面的情況。由于超微錫膏能夠提高焊接精度和焊點質量，從而減少元器件引腳和PCB焊盤之間的間隙，同時增加它們的連接強度。因此，這項技術能夠抵消元器件引腳不共面的影響，提高封裝的可靠性和準確度。

以上就是綠志島今天為大家?guī)?lái)的全部?jī)?nèi)容，更多焊錫相關資訊可以點擊“綠志島”或者百度搜索“綠志島金屬”進入官網查看，歡迎關注，謝謝大家的觀看！
